Gerenciando Modelos BIM

Clique no assunto que está buscando:

1. Fazendo upload de modelos BIM
2. Fazendo download de modelos BIM
3. Editando modelos BIM
4. Federando modelos BIM
5. Comparando modelos BIM no formato IFC
6. Alterando as cores de modelos BIM no formato IFC
7. Criando apontamentos em modelos BIM
8. Visualizando Viewpoints em apontamentos

Fazendo upload de modelos BIM

Assista ao vídeo abaixo para saber mais detalhes sobre como fazer upload de modelos BIM ou continue lendo.

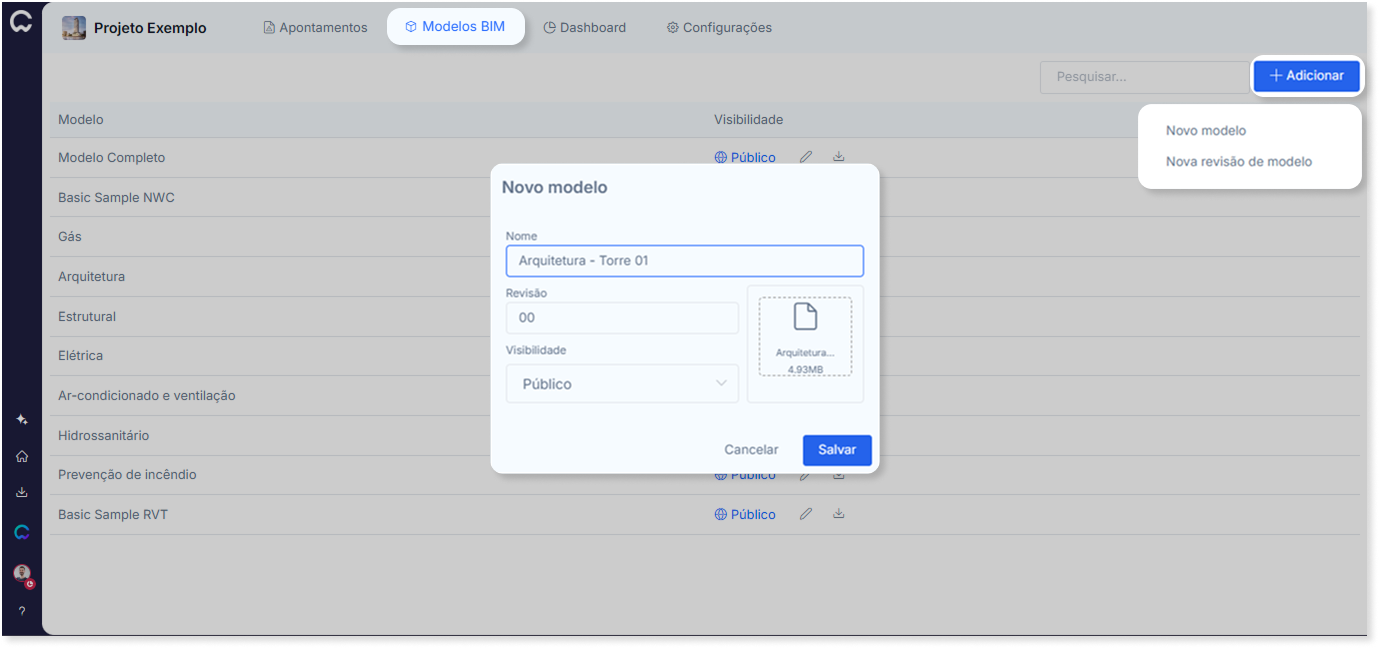

Para adicionar um modelo ao seu projeto, acesse "Modelos BIM", clique em "Adicionar", escolha entre as opções "Novo modelo" ou "Nova revisão de modelo" e preencha os dados do modelo.

Ao selecionar a visibilidade de "Rascunho", o modelo ficará visível apenas para o usuário que o enviou à plataforma. Se a opção "Público" for escolhida, o modelo será exibido para todos os participantes do projeto.

Para verificar os formatos de arquivo suportados pelo visualizador de modelos, acesse o artigo "Supported Translation Formats". Porém, sugerimos utilizar os formatos .nwc e .nwd para arquivos exportados do Navisworks.

⚠️ Atenção: A opção de fazer upload de Modelos BIM estará relacionada à permissão do usuário no projeto. Para mais informações, acesse o artigo "Papéis de um usuário no projeto".

Fazendo download de modelos BIM

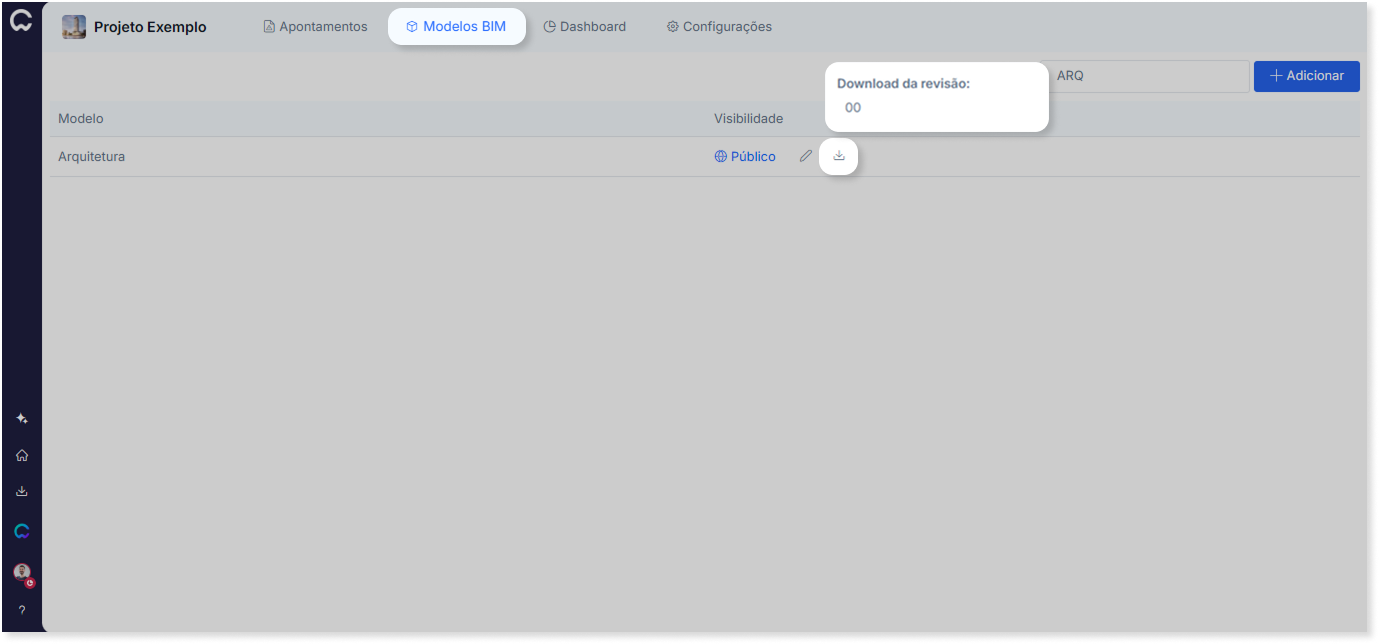

Para baixar um modelo, posicione o mouse sobre o modelo desejado, clique no ícone de download e escolha a revisão da qual deseja fazer o download.

Editando modelos BIM

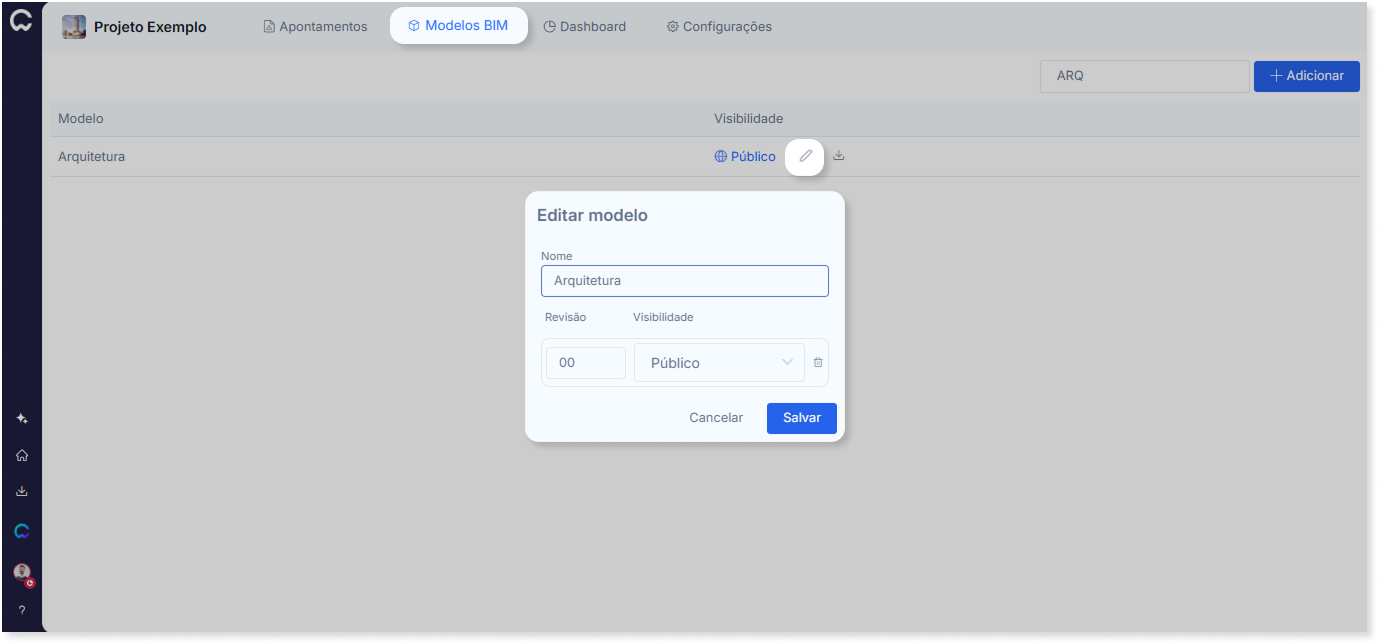

Para editar o título, número da revisão, visibilidade do modelo e deletar o modelo, basta acessar "Modelos BIM" do projeto e clicar no ícone de edição, representado por um "Lápis".

Federando modelos BIM

Para federar modelos BIM, basta acessar o projeto, ir em "Modelos BIM", escolher um modelo e, em seguida, adicionar novos modelos à visualização clicando em "Adicionar". Após selecionar os modelos desejados, clique novamente em "Adicionar".

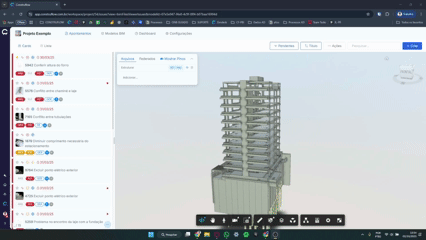

💡Dica: Salve os modelos federados na plataforma clicando em "Salvar". Em seguida, nomeie o modelo, escolha a visibilidade e clique novamente em "Salvar". Na aba "Federados" estarão todos os modelos federados salvos.

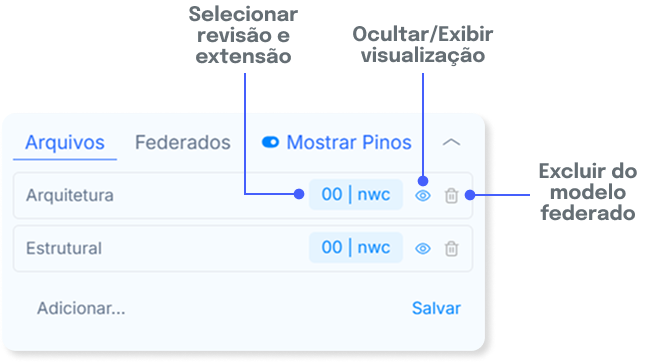

Você pode controlar a visualização de cada modelo adicionado ao modelo federado utilizando os ícones correspondentes.

Comparando modelos BIM no formato IFC

Para comparar modelos BIM no formato IFC, acesse “Modelos BIM”, escolha um modelo e, em seguida, adicione novos modelos à visualização clicando em “Adicionar”. Depois, clique em “Comparar modelos”.

Essa funcionalidade permite analisar as diferenças entre os modelos de forma visual e prática, proporcionando mais agilidade na identificação de alterações e possíveis inconsistências.

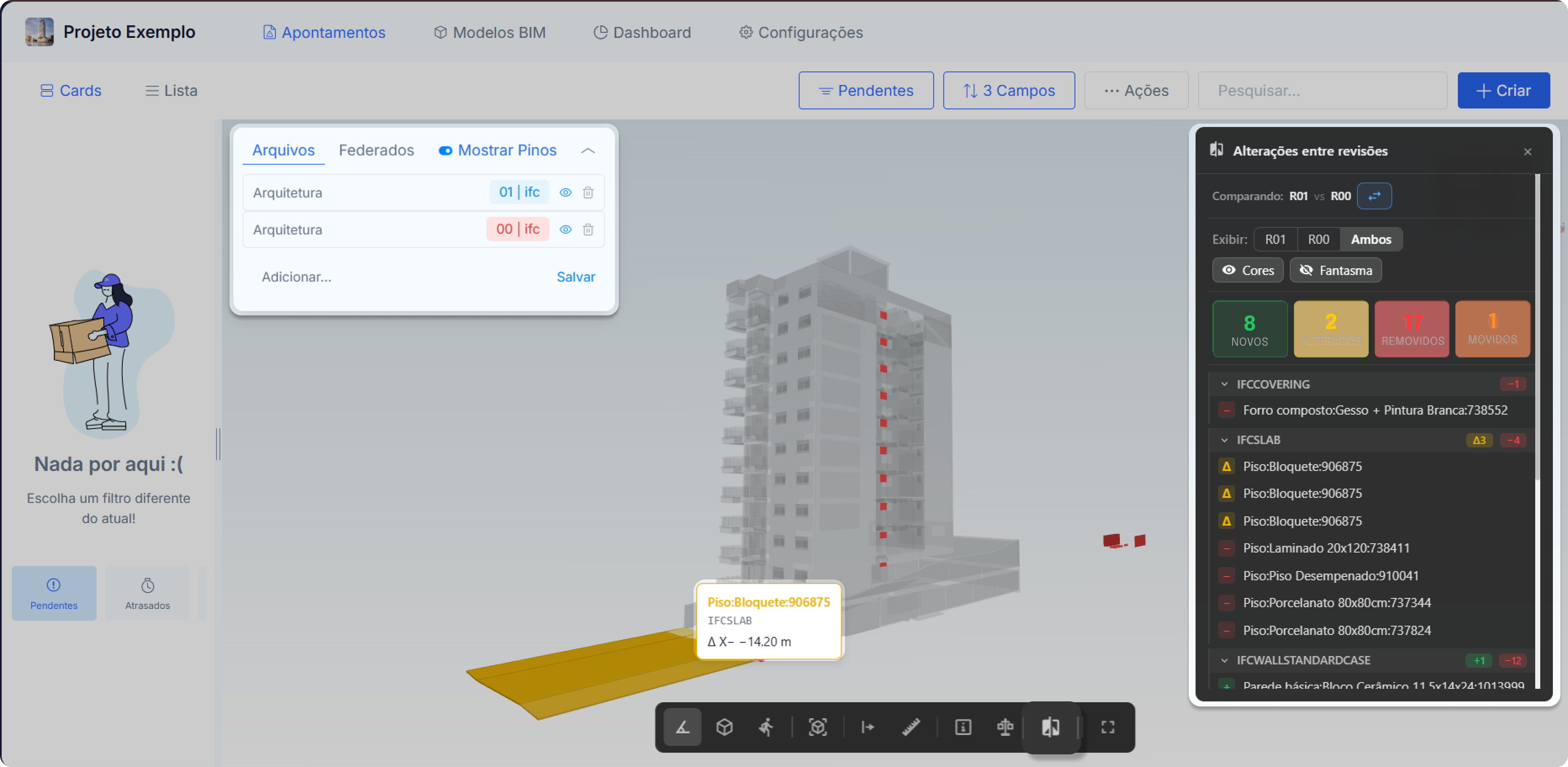

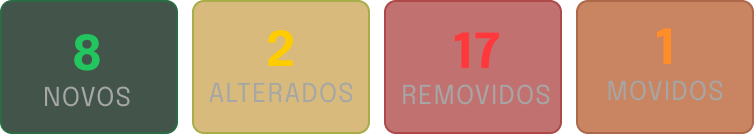

Os elementos novos, alterados, removidos ou até mesmo movidos são destacados por cores para facilitar a visualização.

💡Dicas:

•  O recurso de comparação de modelos IFC pode ser acessado em diferentes dispositivos, como celulares, computadores e tablets.

• Ao clicar em um elemento identificado como alterado durante a comparação de revisões, o sistema destaca automaticamente a modificação no modelo 3D, permitindo visualizar em detalhes o que foi incluído, removido ou alterado entre as versões.

Alterando as cores de modelos BIM no formato IFC

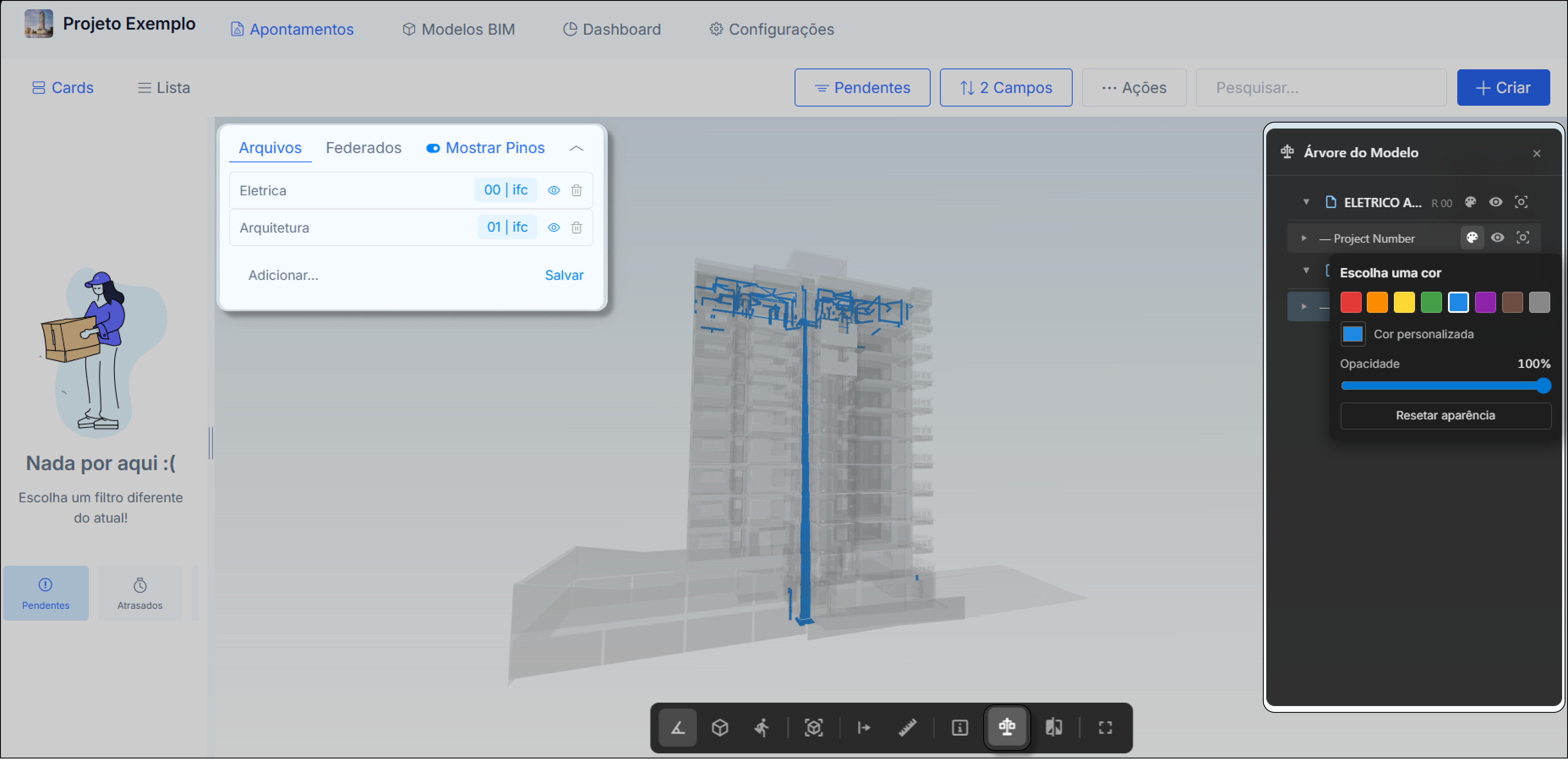

Para alterar a cor de modelos BIM no formato IFC, acesse “Modelos BIM” e selecione o modelo desejado. Em seguida, clique em “Árvore do Modelo” na lateral direita ira aparecer os arquivos que estão disponiveis selecione o projeto desejadoe depois clique em  “Editar Aparência”. Por fim, escolha uma cor para aplicar a alteração em todos os elementos do modelo.

💡Dica: Para alterar a cor de um elemento específico do modelo, clique com o botão direito no objeto desejado, selecione “Aparência” e escolha a cor para aplicar a alteração ao elemento.

Criando apontamentos em modelos BIM

Assista ao vídeo abaixo para saber mais detalhes sobre como criar apontamentos em modelos BIM ou continue lendo.

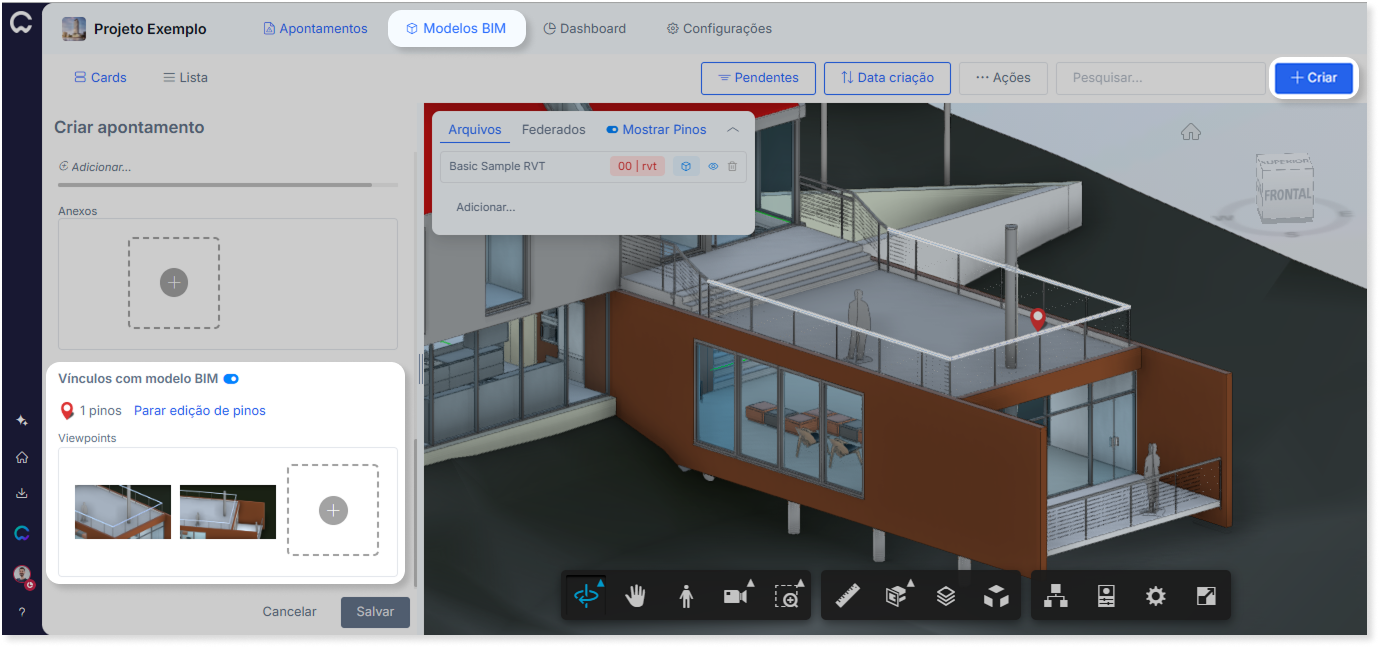

Após realizar o upload do modelo em "Modelos BIM", basta selecioná-lo e clicar em "Criar" para criar o apontamento. Com a aba do apontamento aberta, você pode adicionar novos viewpoints. Para isso, basta clicar em "+" no campo "Viewpoints" e registrar a nova perspectiva.

📌 Observação: Insira um pino de localização no modelo BIM para identificar o apontamento.

💡Dicas:

• Habilite a opção "Vínculos com modelo BIM" para criar apontamentos com viewpoints; caso contrário, basta desabilitar a opção.
• Utilize a opção "Parar edição de pinos" para selecionar ou ocultar elementos no seu modelo. Para voltar a inserir os pinos, clique em "Editar".
• É possível criar apontamentos através do plugin nos softwares Navisworks, Revit, Civil 3D, Archicad e Solibri. Para mais informações, acesse o artigo "Integrações, plugins e downloads".

Após realizar o upload do modelo em "Modelos BIM", basta selecionar o modelo e clicar em "Criar" para criar o apontamento e preencher as informações solicitadas na tela exibida. Para mais informações, acesse o artigo "Criando e gerenciando apontamentos".

Visualizando Viewpoints em apontamentos

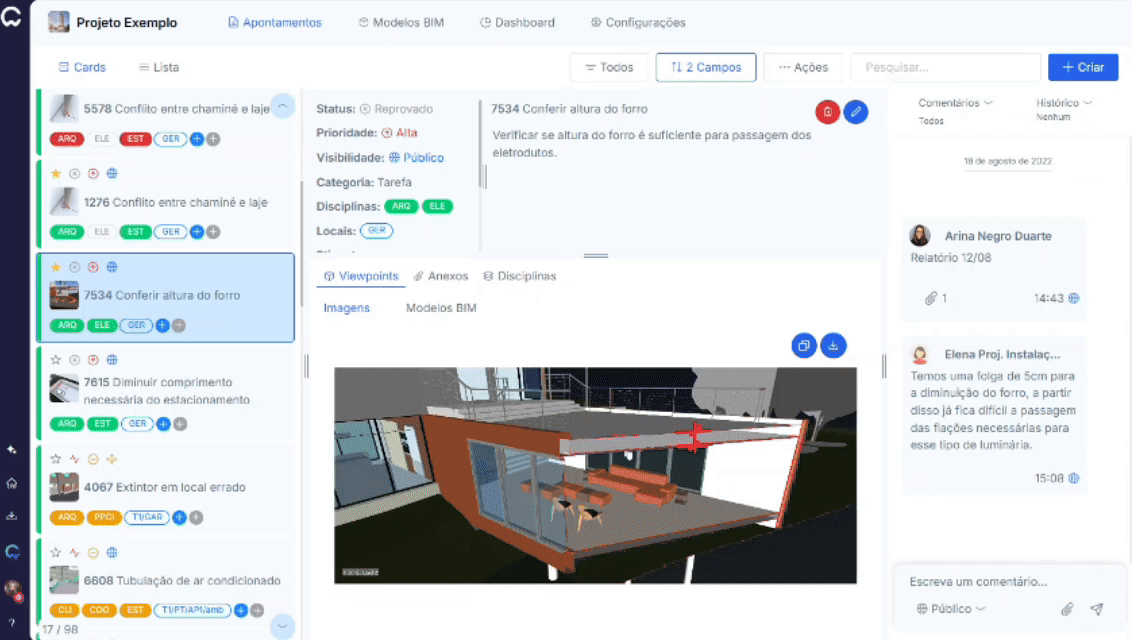

Basta acessar o apontamento do projeto, clicar no campo "Viewpoint" e, em seguida, em "Modelos BIM". Na opção "Modelos", selecione o modelo que foi enviado para o projeto e, na opção "Viewpoints", escolha a viewpoint que deseja visualizar no modelo.

📌 Observação: Em projetos com mais de um modelo enviado em "Modelos BIM", deve-se escolher a opção desejada para visualizar a viewpoint.
