Integração BCF

Clique no assunto que está buscando:

1. Fluxo da integração BCF
2. Exportando arquivo BCF modelo
3. Criando apontamentos no software de compatibilização e gestão de projeto
4. Mapeamento de campos
5. Importando do arquivo BCF para a Construflow
6. Exportando arquivo BCF da Construflow

A Construflow agora conta com uma integração que possibilita a importação e exportação de arquivos BCF (2.1 e 3.0) na plataforma!

O artigo a seguir detalha de forma genérica os processos relacionados à integração BCF na nossa plataforma e, caso utilize o Solibri, acesse o artigo "Integração Solibri (BCF)".

Fluxo da integração BCF

• Exportação de arquivo BCF modelo: usando a função “Exportar modelo” da Construflow, cujo objetivo é exportar um arquivo com tópicos que auxiliarão seu software a reconhecer as opções disponíveis para cada campo.
• Importação do BCF gerado do seu software para a Construflow, utilizando a função “Importar”.
• Exportação do arquivo BCF na Construflow para posterior importação para o software em uso.

Exportando arquivo BCF modelo

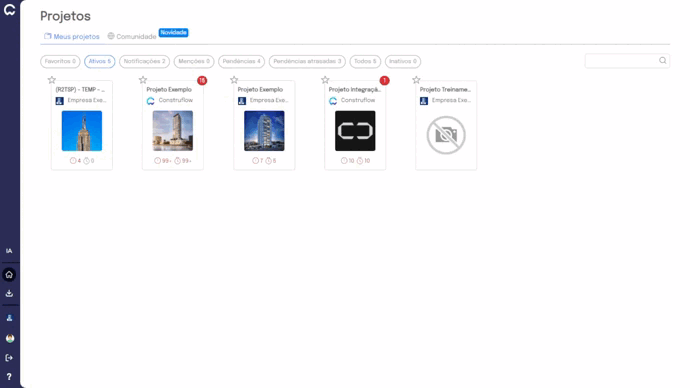

Para realizar a exportação do arquivo BCF na Construflow, basta acessar o projeto, em seguida, clicar em "Menu de ações" e selecionar a opção "Exportar modelo". Escolha a versão do arquivo BCF desejada e clique em "Exportar". Desta forma, será gerado um arquivo com tópicos que auxiliarão seu software a reconhecer as opções disponíveis para cada campo.

Você receberá em seu e-mail o arquivo para download e deverá importá-lo para o seu software de compatibilização e gestão do projeto. Esse processo de importação vai variar dependendo do software utilizado.

Criando apontamentos no software de compatibilização e gestão de projeto

Para criar apontamentos no software, basta seguir as seguintes instruções:

• Os campos "Title", "Status", "Issue Type", "Stage" e "Priority" são obrigatórios e devem ser preenchidos conforme especificado abaixo em "Mapeamento de campos";
• Selecione pelo menos uma disciplina para o campo "AssignedTo".  A(s) disciplina(s) selecionada(s) neste campo serão adicionadas ao apontamento com status "Pendente";
• Se achar necessário, selecione disciplinas em "Labels". A(s) disciplina(s) selecionada(s) neste campo serão adicionadas ao apontamento com status "Participa";
• Atente-se para não selecionar a mesma disciplina em "AssignedTo" e "Labels";
• Selecione pelo menos um local em "Labels". Os locais iniciam com o caractere "^".

💡Dica: Utilize a interface do Construflow para comentar e editar apontamentos, pois essas informações não serão incluídas na importação e exportação do arquivo BCF.

💡Dica: Sugerimos que para cada etapa de verificação do modelo seja criado um novo "Relatório de conformidade BIM" no seu software de uso, para a inclusão de novos apontamentos. Desta forma, ao gerar um BCF desse relatório, haverá apenas apontamentos novos.

Mapeamento de campos

• Title ————> Título

• Description —> Descrição

• Status  ———> Status apontamento

  • O Status será ignorado na importação. Todos apontamentos serão criados com status “Ativo”.

• Issue Type  —> Categoria

  • Valores possíveis*:

    • 00 - Não definida
    • 01 - Divergências de informação
    • 02 - Ausência de informação ou não entrega
    • 03 - Interferência ou divergência entre disciplinas
    • 04 - Falha de graficação ou modelagem
    • 05 - Inconsistência técnica ou não atendimento às normas/legislação
    • 06 - Sugestão de mudança ou otimização
    • 07 - Não atendimento de premissas
    • 08 - Alteração de premissas
    • 11 - Definição
    • 12 - Tarefa

    *Para evitar erros devido a problemas de digitação, no momento da importação serão considerados apenas os dois primeiros números.

• Stage  ———> Etapa criação

  • Valores possíveis*:

    • ND - Não definida
    • BR - Briefing
    • PR - Premissas
    • EV - Estudo de viabilidade
    • EC - Estudo conceitual
    • EP - Estudo preliminar
    • PL - Projeto legal
    • AP - Anteprojeto
    • PB - Projeto básico
    • PE - Pré-executivo
    • EX - Projeto executivo
    • AB - As built
    • LO - Liberado obra
    • PS - Personalização

    *Para evitar erros devido a problemas de digitação, no momento da importação serão consideradas apenas as duas primeiras letras.

• Priority ———> Prioridade do apontamento

  • Valores possíveis:
    • Alta
    • Média
    • Baixa

• Due Date  ——> Prazo do apontamento e das disciplinas pendentes

• AssignedTo -> Disciplinas com o status “Pendente”

  • Deve-se utilizar a sigla (ou siglas) das disciplinas responsáveis pelo apontamento;
  • Atente-se para não selecionar a mesma disciplina tanto em "AssignedTo" quanto em "Labels";
  • A disciplina receberá automaticamente o mesmo prazo do apontamento;
  • As disciplinas a serem utilizadas devem ter sido previamente cadastradas no projeto da Construflow. Caso uma disciplina não esteja cadastrada no projeto no momento da importação, o apontamento não será importado.

• Labels ———> locais e disciplinas com o status “Participa”

  • Este campo será utilizado com dois objetivos:
    • Incluir disciplinas com status “Participa” no apontamento;
    • Definir os locais do apontamento.
  • Disciplinas

    • Atente-se para não selecionar a mesma disciplina tanto em "AssignedTo" quanto em "Labels";
    • O status da disciplina na Construflow será “Participa”.
  • Locais
    • Pelo menos um local é obrigatório;
    • Deve-se utilizar a sigla do local precedida de "^";
    • Deve-se utilizar a sigla completa do local (árvore do local);

    • Exemplo prático:

      Local Construflow	Sigla	Sigla Árvore	Label	Obs.:
      Torre A	TA	TA	^TA	Não utilizar, pois é um agrupador de locais e não um local.
      Térreo	te	TA/te	^TA/te
      Pavto Tipo	tp	TA/tp	^TA/tp
      Cobertura	cob	TA/cob	^TA/cob

• Viewpoints —> Viewpoints do apontamento

Obs.: Para maior compatibilidades com diversos softwares, caso o campo AssignedTo contenha e-mails, ele será ignorado e consideraremos utilizaremos status "Pendente" para as disciplinas listadas no campo Labels.

Campos Nulos ou não definidos

Regras de Adaptação:

• Etapa: Se o arquivo BCF não contiver a informação de etapa, o sistema irá utilizar o valor padrão: "ND - Não definida".

• Issue Type: Caso o issue type não esteja especificado no BCF, o sistema irá utilizar a categoria padrão: "00 - Não definida".

• Labels de Local: Se o local estiver ausente no BCF, o sistema irá tentar atribuir "ND" como local para o apontamento. Para isto é imprescindível que o projeto tenha um local criado previamente com sigla "ND" na raiz do projeto, ou seja, não pode ser um sub-local.

Importando arquivo BCF para a Construflow

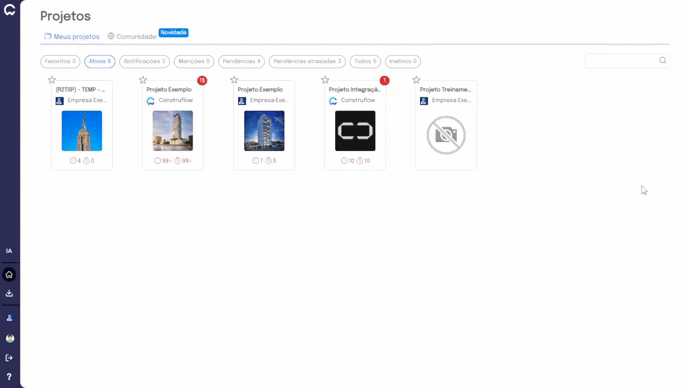

Para importar o arquivo BCF contendo os apontamentos, basta acessar o projeto e, em seguida, clicar em "Menu de ações". Selecione a opção "Importar", escolha a visibilidade desejada, insira o arquivo BCF e clique em "Importar".

Você receberá um e-mail quando os apontamentos forem importados para o projeto, o que pode demandar um maior tempo de processamento, dependendo do tamanho do arquivo.

Exportando arquivo BCF da Construflow

Para exportar os apontamentos em arquivo BCF e realizar a importação no seu software de compatibilização e gestão de projeto, basta acessar o projeto e, em seguida, clicar em "Menu de ações". Selecione os apontamentos desejados e clique em "Exportar". Em seguida, escolha entre "Seleção atual" ou "Lista atual" e a versão do arquivo BCF, então clique em "Exportar".

Você receberá em seu e-mail o arquivo para download e deverá importá-lo para o seu software de compatibilização e gestão do projeto.

O principal motivo desta etapa é fazer com que os apontamentos no software apareçam com o código do apontamento incluso em seu título.
