Clique no assunto que está buscando:

Interferência ou divergência entre disciplinas
Divergência de informação
Falha na graficação ou modelagem
Definição
Alteração de premissas
Sugestão de mudança ou otimização
Inconsistência técnica ou não atendimento à normas/legislação
Não atendimento de premissas
Ausência de informação ou não entrega
Tarefa

Interferência ou divergência entre disciplinas

Quando ocorre clash entre elementos, ou ainda, a divergência de informações de um mesmo elemento entre diferentes disciplinas, como por exemplo, entre arquitetura e elétrica, ou estrutura e hidrossanitário.

Exemplo 01

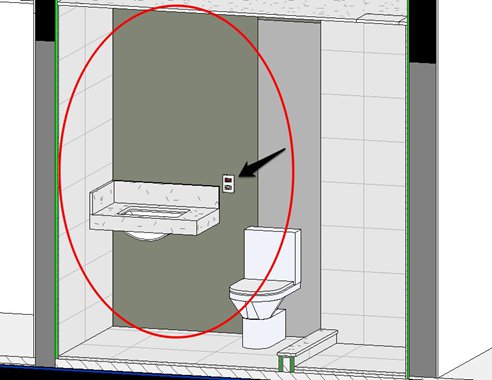

Título: Ponto elétrico em pilar.

Descrição: Ponto elétrico projetado sobre o pilar, resultando em um conflito entre as disciplinas de estrutura (EST) e elétrica (ELE).

Exemplo 02

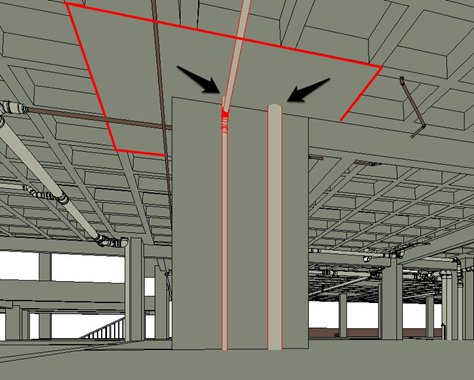

Título: Conflito entre prumada e capitel.

Descrição: Interferências entre as prumadas e o capitel.

Exemplo 03

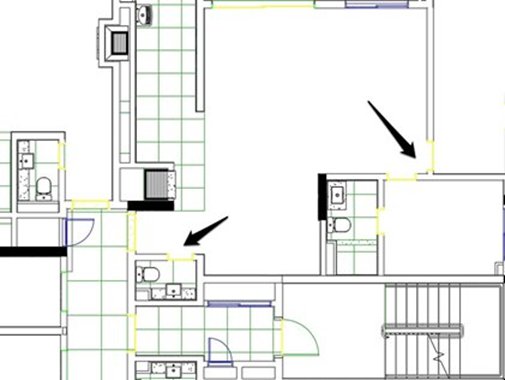

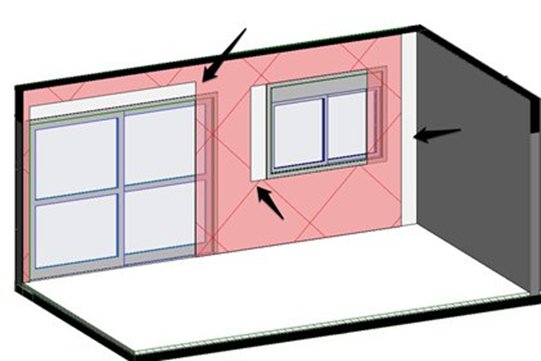

Título: Divergência de dimensões dos elementos de ARQ e MOD.

Descrição: Divergências entre os projetos de ARQ e MOD, referentes às dimensões de vãos, esquadrias e portas.

Divergência de informação

Quando informações de um mesmo elemento divergem dentro da mesma disciplina ou projeto, envolvendo divergências entre documentos como plantas, cortes, tabelas e memoriais.

Exemplo 01

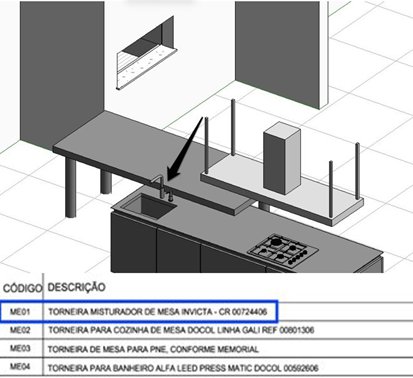

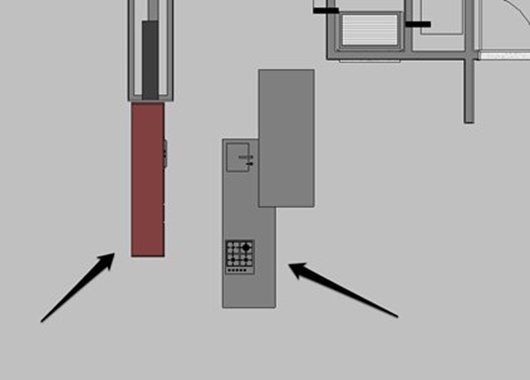

Título: Divergência de modelos da torneira entre a tabela e a representação de interiores.

Exemplo 02

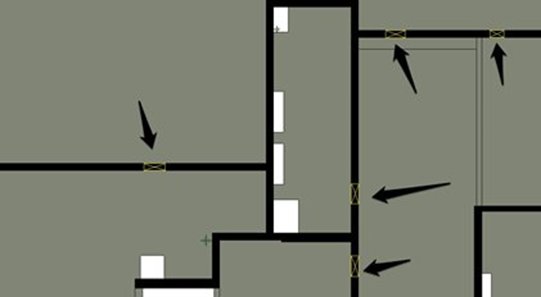

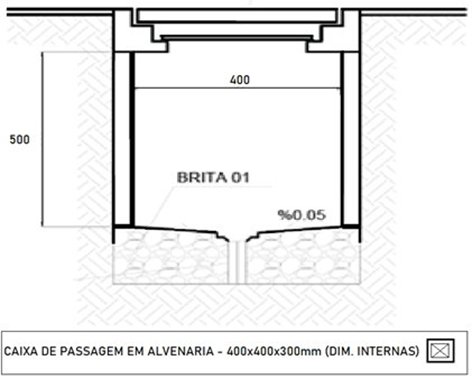

Título: Divergência entre a legenda e detalhamento para caixa de passagem.

Falha na graficação ou modelagem

Quando ocorre uma falha na comunicação gráfica no projeto ou documentação, envolvendo textos sobrepostos, problemas em legendas e selos, ou erros de modelagem.

Exemplo 01

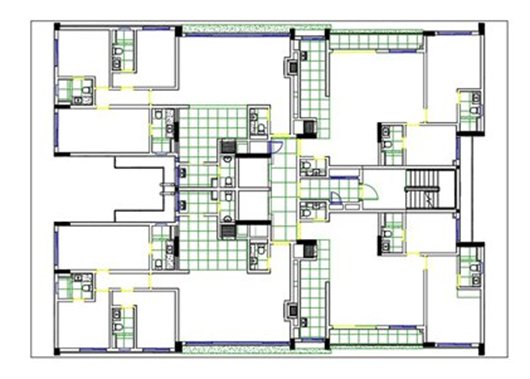

Título: Má utilização da coloração dos layers.

Descrição: O layer referente às portas está muito claro.

Exemplo 02

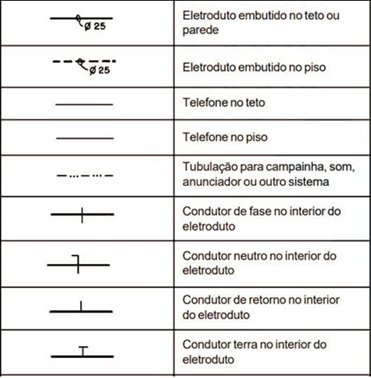

Título: Não há diferenciação na legenda do eletroduto embutido em teto e piso.

Exemplo 03

Título: Afastar/ajustar textos sobrepostos em planta.

Definição

Quando são fornecidas definições de projeto, envolvendo a especificação de materiais, posicionamento de elementos e formalização da comunicação.

Exemplo 01

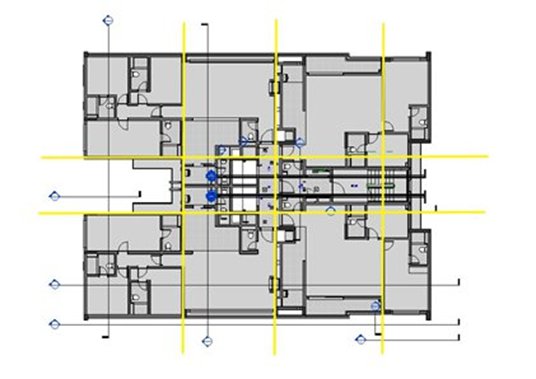

Título: Definição dos eixos do projeto.

Descrição: Foram definidos em reunião os eixos que serão utilizados no projeto.

Exemplo 02

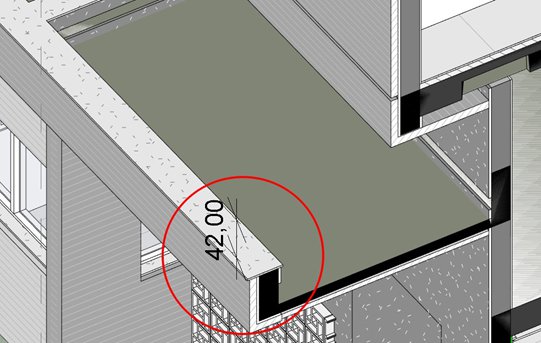

Título: Definição da altura da viga de borda da floreira.

Descrição: A altura da viga de borda da floreira deverá ser de 50,00 cm, para caber impermeabilização.

Alteração de premissas

Quando ocorre a alteração de uma definição/premissa já existente, envolvendo a redefinição de materiais, reposicionamento de elementos e alteração de ambientes.

Exemplo 01

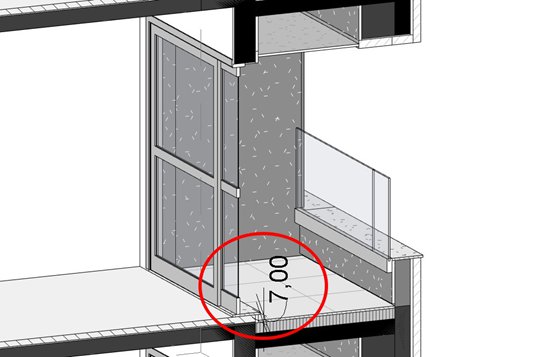

Título: Rebaixo no piso das sacadas.

Descrição: Conforme a nova premissa, é necessário prever rebaixo de 2,00 cm entre a sala e a sacada.

Exemplo 02

Título: Aumentar cuba da área de serviço.

Descrição: Segundo novas exigências, precisamos aumentar a cuba da área de serviço dos apartamentos para no mínimo 60,00x40,00x20,00 cm. O modelo ainda será especificado.

Sugestão de mudança ou otimização

Quando o responsável pelo apontamento sugere uma possibilidade de melhoria ou alteração no projeto, envolvendo sugestões quanto aos ajustes de partes específicas, visando aprimorar ou otimizar o projeto.

Exemplo 01

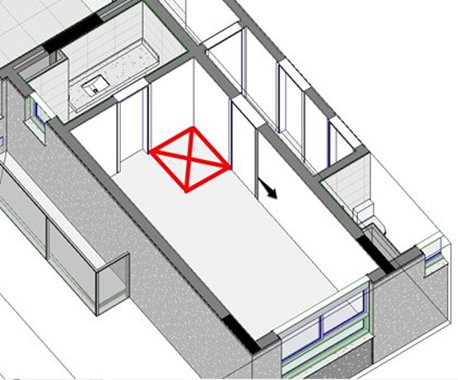

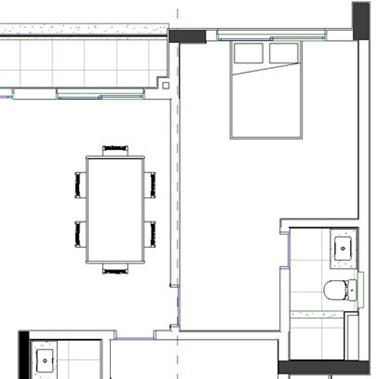

Título: Alteração porta para otimizar layout interiores.

Descrição: A atual posição da porta deixa um pequeno espaço para mesa de estudos. Trazendo a porta para direita o layout fica mais otimizado.

Exemplo 02

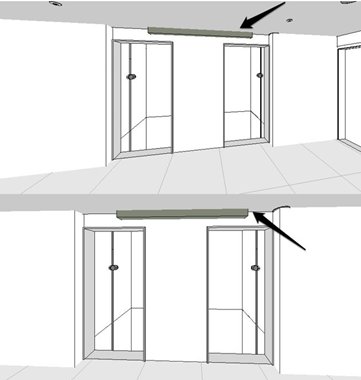

Título: Cobrimento no hall dos elevadores para uniformização do local.

Descrição: Sugere-se o cobrimento do trecho do hall do elevador, para esconder o “dente” causado pela diferença de alturas das vigas.

Exemplo 03

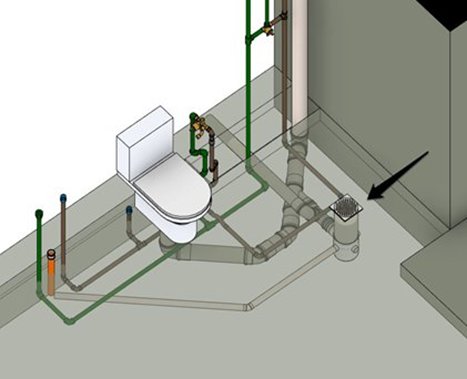

Título: Sugestão de otimização da posição do ralo.

Descrição: Ralo indicado na imagem poderia estar um pouco mais escondido, levando mais para fundo e para perto do vaso.

Exemplo 04

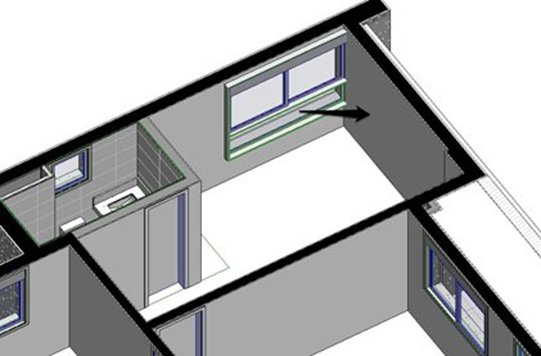

Título: Mudança na posição da janela para melhor desempenho térmico.

Descrição: A janela em questão foi projetada em uma direção que se choca com o Sol da tarde, não tendo um bom desempenho térmico. Uma possível troca seria a escolha da parede perpendicular a esta para conter a janela.

Exemplo 05

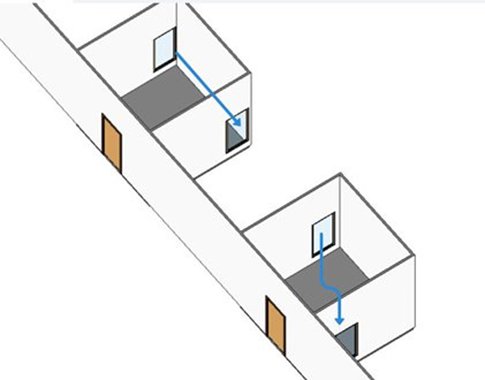

Título: Sugere-se novas posições de porta e janela para melhor ventilação.

Inconsistência técnica ou não atendimento à normas/legislação

Quando elementos no projeto demonstram falta de coerência em relação à sua execução ou usabilidade, e quando há elementos ou especificações que desrespeitam as normas/legislações vigentes.

Exemplo 01

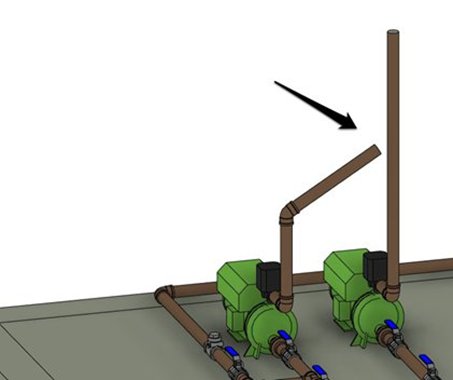

Título: Inconsistência em peça de conexão.

Descrição: A peça necessária para a conexão das tubulações não é encontrada comercialmente.

Exemplo 02

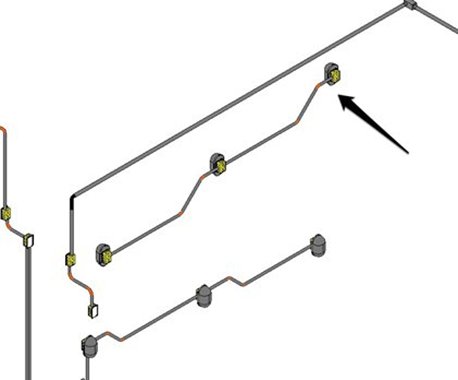

Título: Inconsistência em eletrodutos.

Descrição: Eletrodutos não estão conectados em nenhuma fonte de energia.

Exemplo 03

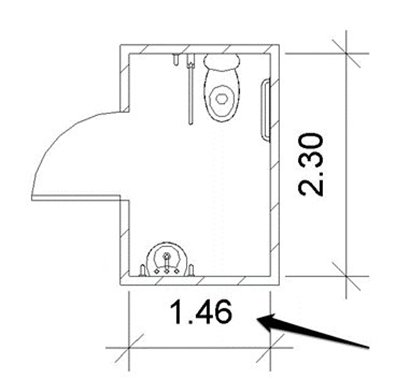

Título: Não atendimento às dimensões mínimas banheiro PNE.

Descrição: O projeto em questão não está respeitando a dimensão mínima de 1,80 m, segundo a norma.

Exemplo 04

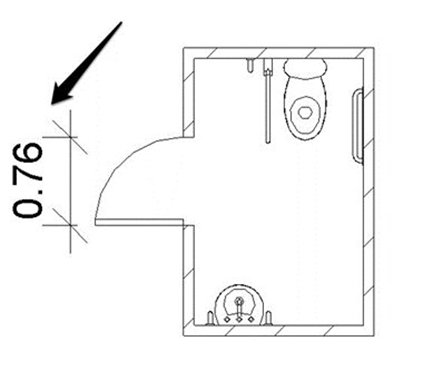

Título: Porta em desacordo com acessibilidade.

Descrição: A porta colocada no banheiro PNE não corresponde a dimensão mínima de 80cm previsto em NBR 9050.

Exemplo 05

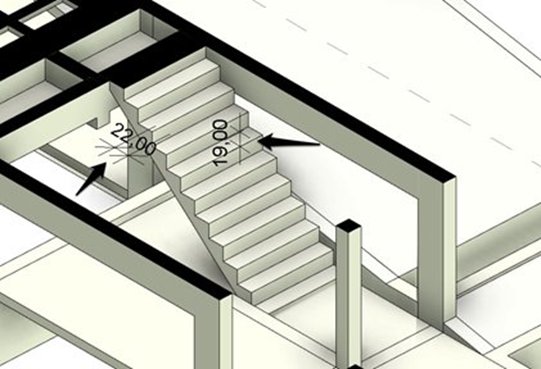

Título: Escada em desacordo com a NBR 9050.

Descrição: A escada projetada não possui as dimensões mínimas exigidas pela NBR 9050.

Não atendimento de premissas

Quando envolvem elementos ou especificações que desrespeitam as diretrizes ou premissas do projeto ou da construtora.

Exemplo 01

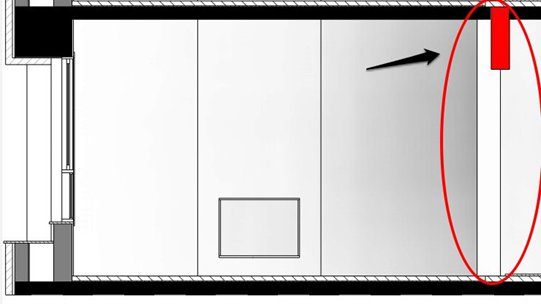

Título: Desalinhamento entre viga e eixo dos pilares.

Descrição: A viga está deslocada em relação ao eixo do pilar, indo em desacordo com a premissa da construtora de não ocorrer requadros na alvenaria desse ambiente

Exemplo 02

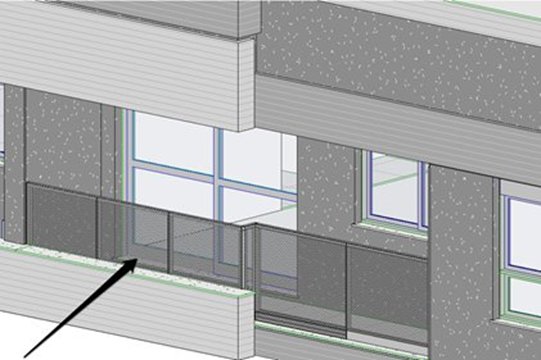

Título: Modelo de guarda corpos não atendendo às premissas.

Descrição: O modelo colocado em projeto não condiz com a premissa do cliente, sendo necessário conter vidro.

Exemplo 03

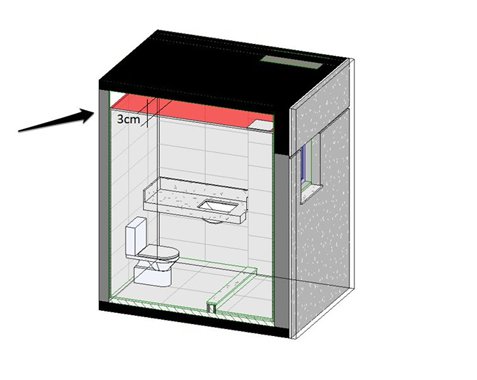

Título: Forro em desacordo com premissas.

Descrição: Conforme premissa da construtora, é necessário prever rebaixo de 5cm no forro das áreas molhadas das áreas comuns, em relação às demais áreas.

Ausência de informação ou não entrega

Quando o projeto não contém as informações necessárias para a execução de um elemento previsto, envolvendo a ausência de especificação, altura e dimensão de elementos.

Exemplo 01

Título: Faltam informações sobre rebaixo e indicação de material no corredor.

Exemplo 02

Título: Falta especificações dos mobiliários selecionados.

Descrição: Não há especificação dos objetos mobiliários marcados.

Exemplo 03

Título: Ausência de cotas.

Descrição: Na documentação há furos sem as devidas informações de posicionamento.

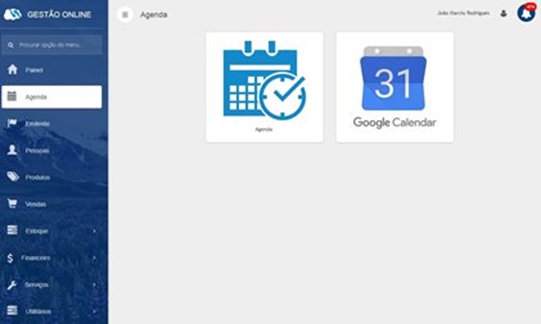

Tarefa

Quando se designa uma tarefa para um usuário. Esta é uma categoria ligada à gestão do projeto e envolve todas as atividades de gestão, como comparecimento em reuniões, envio de documentação, entre outras.
